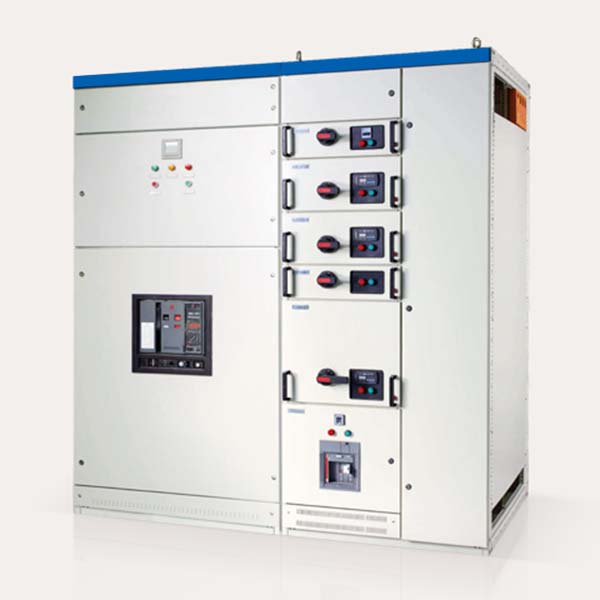

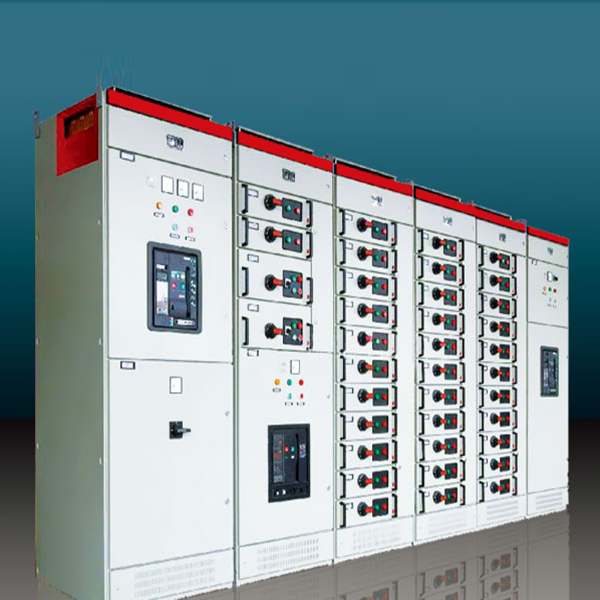

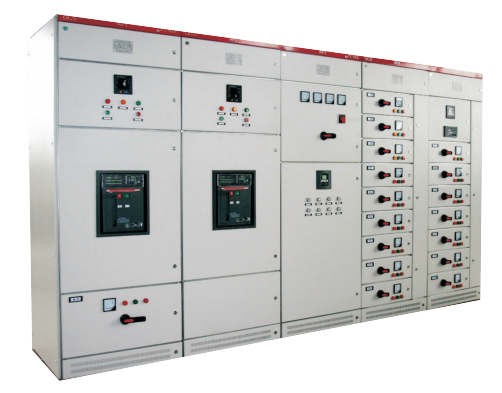

低压抽出开关柜GCS
- 产品分类： 配电系统
- 浏览量：4109
- 产品描述：
产品概述：
本装置适用于发电厂、石油、化工、冶金、纺织、高层建筑低压配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50Hz、额定工作电压为400V、690V，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
产品特点：
a、主构架采用C型型钢，型钢的二侧面分别有模数为20mm和100mm的9.2mm的安装孔，内部安装灵活方便。
b、装置的各功能室相互隔离，其隔离室分为功能单元室、母线室和电缆室，各室的作用相对独立。
c、安全可靠：大量采用高强度阻燃型工程塑料组件，有效加强?；ぐ踩阅?。
d、电缆隔室的设计使电缆上下进出均十分方便。
技术参数：
|
主电路额定电压V |
AC380V（400V）、660V |
|
辅助电路额定电压V |
AC220V、380V（400V） DC110V、220V |
|
额定频率Hz |
50HZ（60HZ） |
|
额定绝缘电压V |
600V(1000V) |
|
额定电流A |
水平母线：≤4000A垂直母线（MCC）：1000A |
|
母线额定短时耐受电流（KA/1s） |
50、80 |
|
母线额定峰值耐受电流（KA/0.1s） |
105、76 |
|
工频试验电压V |
主电路：2500 V/1min 辅助电路：1760 V/1min |
|
母线 |
三相五线制或三相四线制 A.B.C.PEN |
|
防护等级 |
IP3L0,IP4L0 |
